明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

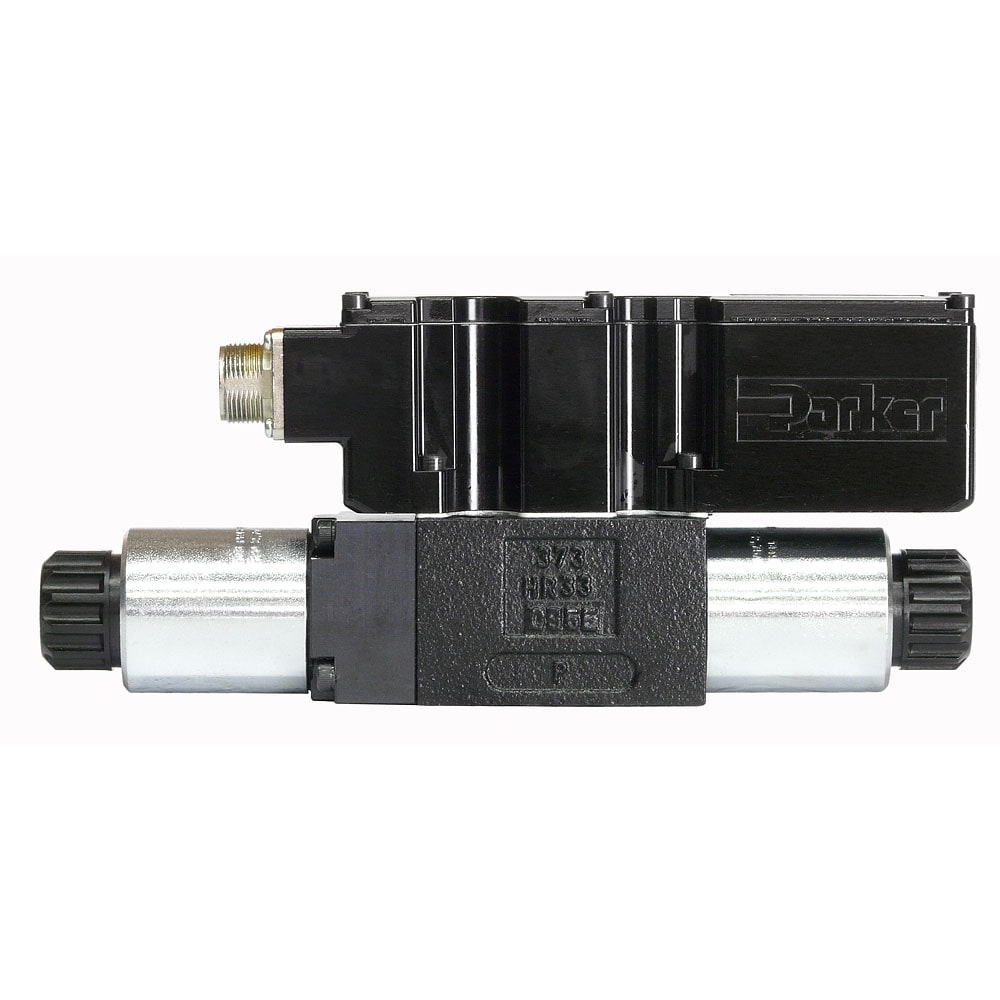

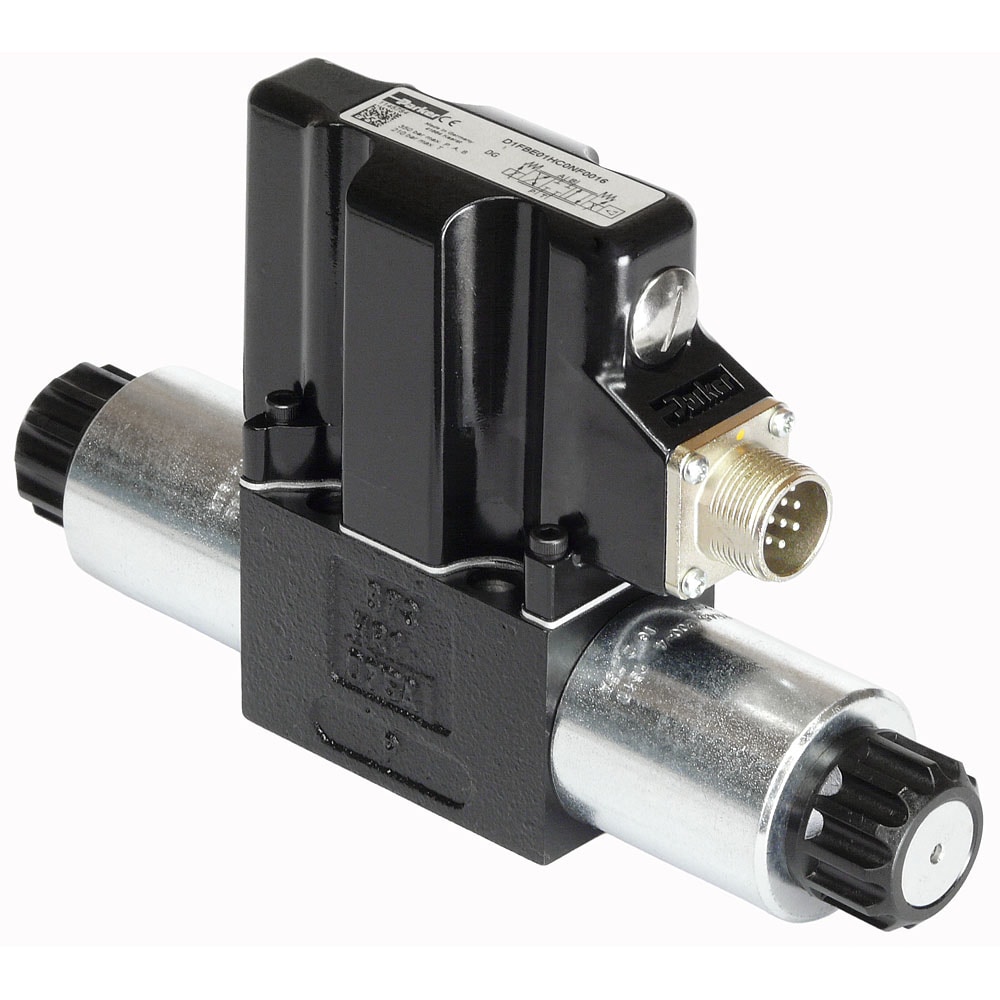

直动式比例换向阀 - D1FC / D3FC 系列
派克的新型紧凑型D1FC（NG06）/D3FC（NG10）代表了尖端技术，为各种应用提供了优化的工艺速度、高动态性和流量。可选配 EtherCAT® 接口，实现高数据速度和短循环时间。
SERIES OVERVIEW
直动式比例换向阀 - D1FC / D3FC 系列
派克的新型紧凑型D1FC（NG06）/D3FC（NG10）代表了尖端技术，为各种应用提供了优化的工艺速度、高动态性和流量。可选配 EtherCAT® 接口，实现高数据速度和短循环时间。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 259
- 图片与资料
- 25
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
运行类型直动
电子类型阀载
压差5 bar
阀芯设计阀芯/阀体
安装类型底板安装
启动类型Proportional solenoid
重量3.4 (D1FC), 7.7 (D3FC) kg, D3FC: 7.7 kg
产品序列比例换向阀
最大流速Depending on Spool L/min
最大运行压力350 bar
最高环境温度60 °C
最低环境温度'-20 °C
与流体类型共同使用Hydraulic Oil according to DIN 51524 ... 535, Water Glycol
功能3-way
密封材料NBR, FPM
阀体材料Cast Iron
应用Industrial Hydraulic
品牌Parker
技术Hydraulics
流速n/a
分部Industrial Systems Division Europe
阀门类型Proportional DC Valve
介质Hydraulic Oil
最高流体温度60 °C
最低流体温度'-25 °C
最大运动粘度400 cSt
最小运动粘度20 cSt
抗振性10 Sinus 5...2000 Hz acc. IEC 68-2-610 (RMS) Random noise 20...2000 Hz acc. IEC 68-2-3615 Shock acc. IEC 68-2-27 g
安装位Unrestricted
过滤器效率额定值ISO 4406; 18/16/13
泄漏率D1FC: <800 (zerolap spool); <50 (overlap spool), D3FC: <1000 (zerolap spool); <100 (overlap spool)
开口点变化set to 10 % command signal
响应时间D1FC: 20 ms
滞后D3FC: 40 ms, < 0.1 %
防护等级IP65 in accordance with EN 60529
电源电压18 to 30 VDC electric shut-off at < 17, ripple < 5 % eff., surge free
安装方式DIN 24340 / ISO 4401 / CETOP RP121 / NFPA
具体产品
型号与订货号
共 259 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 25 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
技术文档 · 本地资料CATALOGUE - Direct Operated Proportional DC Valve Series D1FC打开文件 ↗技术文档 · 本地资料CATALOGUE - Direct Operated Proportional DC Valve Series D3FC打开文件 ↗技术文档 · 官网链接CATALOGUE - Direct and Pilot Operated Proportional DC Valves with EtherCAT® Series D*FC/D*1FC前往官网 ↗技术文档 · 官网链接CATALOGUE - Hydraulic Valves Industrial Standard, Online Version--MSG11-3500/UK前往官网 ↗技术文档 · 官网链接CERTIFICATE - DIN ISO 9001:2015 Certificate ISDE前往官网 ↗技术文档 · 本地资料CERTIFICATE - EC Declaration of Conformity 2014/30/EU, (EMV)打开文件 ↗技术文档 · 官网链接CERTIFICATE - Position Paper ISDE 2006/42/EC and EN ISO 13849前往官网 ↗技术文档 · 本地资料Direct Operated Proportional DC Valves with Position Feedback Series D1FC/D3FC, Brochure--HY11-3360/UK打开文件 ↗技术文档 · 本地资料INSTALLATION MANUAL - Proportional DC Valve Series D*FC / D*1FC打开文件 ↗技术文档 · 本地资料INSTALLATION MANUAL SUPPLEMENT - Valves with EtherCAT Interface打开文件 ↗技术文档 · 本地资料MSG11-5715-722-CN 比例换向阀简要说明书打开文件 ↗技术文档 · 本地资料MSG11-5715-745-CN DFP简要说明书打开文件 ↗技术文档 · 官网链接Proportional Directional Control Valve Catalog - D1FC (North America)前往官网 ↗技术文档 · 官网链接Proportional Directional Control Valve Catalog - D3FC (North America)前往官网 ↗技术文档 · 本地资料SOFTWARE - Configuration file for ISDE EtherCAT® valves打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD Parameter Software (Release 603_9011, 2020)打开文件 ↗技术文档 · 本地资料SOFTWARE - ProPxD V2 Parameter Software (2026)打开文件 ↗技术文档 · 官网链接工业液压控制阀（上册）--23-08-A HYD-CH-852P-IHV前往官网 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗
产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗
产品图片 · 本地资料Thumbnail 4打开文件 ↗
产品图片 · 本地资料直动式比例方向控制阀 - D1FB OBE / D3FB OBE系列打开文件 ↗
产品图片 · 本地资料直动式比例方向控制阀 - D1FP / D3FP系列打开文件 ↗
产品图片 · 本地资料Thumbnail 1打开文件 ↗产品图片 · 本地资料Thumbnail 2打开文件 ↗产品图片 · 本地资料Thumbnail 3打开文件 ↗产品图片 · 本地资料Thumbnail 4打开文件 ↗产品图片 · 本地资料直动式比例方向控制阀 - D1FB OBE / D3FB OBE系列打开文件 ↗产品图片 · 本地资料直动式比例方向控制阀 - D1FP / D3FP系列打开文件 ↗工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
直动式比例换向阀 - D1FC / D3FC 系列
