先导式溢流阀
先导式溢流阀设计用于连续工作的应用系统。由于稳定性好和压力抬升小, 先导式溢流阀是调定液压系统压力的明智选择, 压力抬升小且工作噪声低。
SERIES OVERVIEW
先导式溢流阀
先导式溢流阀设计用于连续工作的应用系统。由于稳定性好和压力抬升小, 先导式溢流阀是调定液压系统压力的明智选择, 压力抬升小且工作噪声低。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 206
- 图片与资料
- 6
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速106, 20, 30, 50, 80, 100 gal/min, 400, 75.8, 113, 189.5, 302.8, 379 L/min
最大入口额定压力3000, 6000, 5000, 5500 psi, 210, 420, 345, 380 bar
压力控制范围145-3000, 145-6000, 100-1000, 100-2000, 200-3000, 200-5000, 200-2000, 300-3000, 500-5000 psi, 100 to 2000 psi, 200 to 2000 psi, 145 to 3000 psi, 200 to 3000 psi, 300 to 3000 psi, 200 to 5000 psi, 500 to 5000 psi, 145 to 6000 psi, 10-210, 10-420, 6.9-69, 6.9-138, 13.8-207, 13.8-345, 13.8-138, 20.7-207, 34.5-345 bar
调节机制螺钉调节, 手把调节, 误调防护, 固定
密封材料丁腈橡胶, 氟碳橡胶, D-型圈 (标准)
最大流速20, 30, 50, 53, 80, 100, 106 gal/min, 75.8, 113, 189.5, 200, 302.8, 379, 400 L/min
最大运行压力3000, 5000, 5500, 6000 psi, 210, 350, 380, 420 bar
最大油箱压力6000, 5000 psi, 420, 350 bar
标准设定压力1450, 2900, 500, 1000, 1500, 2500 psi, 100, 200, 34.5, 69, 103.5, 172.4 bar
最大压力设置3000, 6000, 1000, 2000, 5000 psi, 210, 420, 69, 138, 207, 350 bar
压力控制灵敏度435 每圈, 800 每圈, 285 每圈, 570 每圈, 855 每圈, 1910 每圈, 334 每圈, 539 每圈, 867 每圈, 1711 每圈 psi, 30 每圈, 55 每圈, 19.6 每圈, 39.3 每圈, 59 每圈, 131.6 每圈, 23 每圈, 37 每圈, 59.7 每圈, 118 每圈 bar
复位压力90%, 80%
启动类型Pressure Sensing
配置Pressure Relief
泄漏率100 @ 1451 psi (100 bar), 5 @ 100 psi (6.8 bar), 82 @ 75% 开启压力 cm3/min
安装类型Screw in cartridge valve
腔体尺寸C16-2, C08-2, C10-2, C12-2, C20-2
功能Pilot Operated
运行类型Automatic
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度具有润滑功能的矿物基或合成液压液, 粘度 45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件均为钢制, 所有工作零件均为硬化钢
安装扭矩74, 32-36, 51-55, 21, 56 lb-ft, 100, 43-49, 69-75, 28, 76 Nm
工作温度'-30° 至 +250°, -15° 至 +400°, -50° 至 +270° °F, -34° 至 +121°, -26° 至 +204°, -45° 至 +132° °C
最高运行温度'+200, +250, +400 °F, +93, +121, +204 °C
最低运行温度'-35, -30, -15 °F, -37, -34, -26 °C
重量1.26, 0.2, 0.5, 0.48, 2 lb, 0.57, 0.09, 0.23, 0.22, 0.9 kg
阀体材料N/A
具体产品
型号与订货号
共 206 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 6 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。

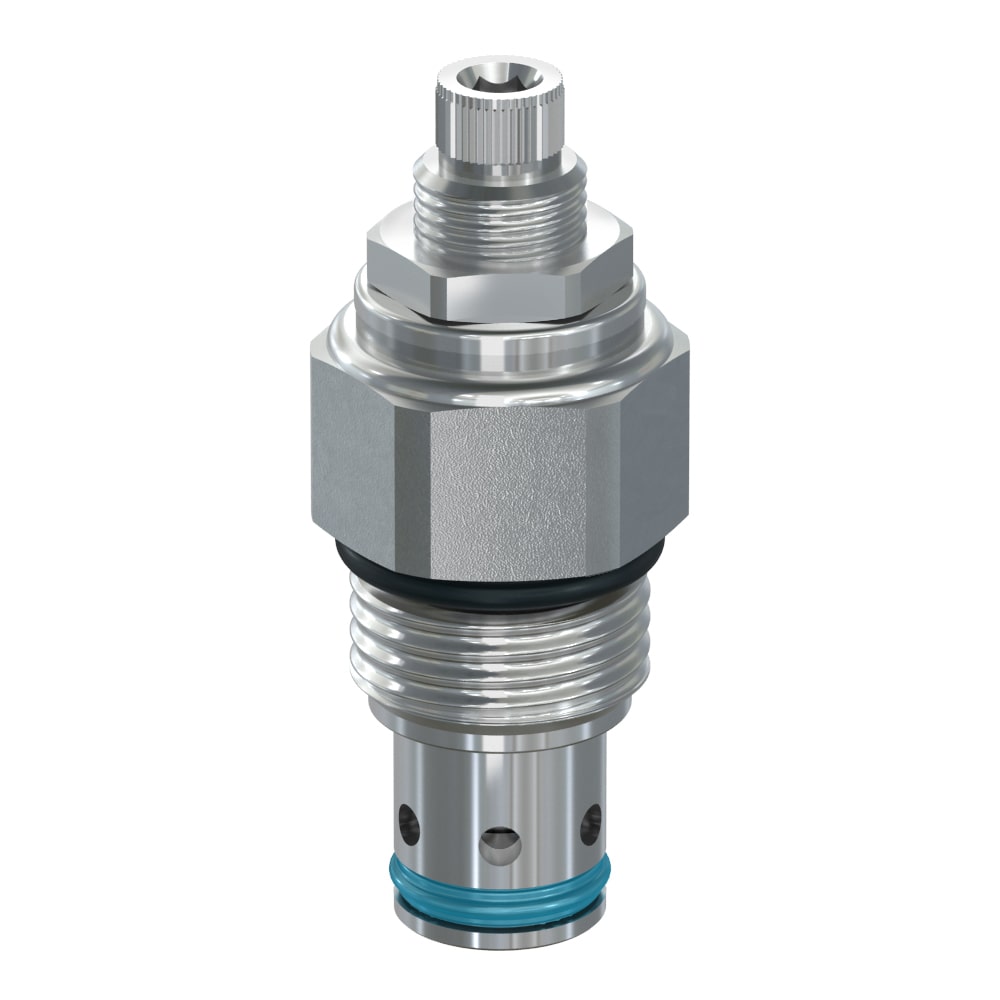

产品图片 · 本地资料Thumbnail 1
