明确应用工况
整理介质、压力、温度、速度与使用环境等基础条件。
产品系列

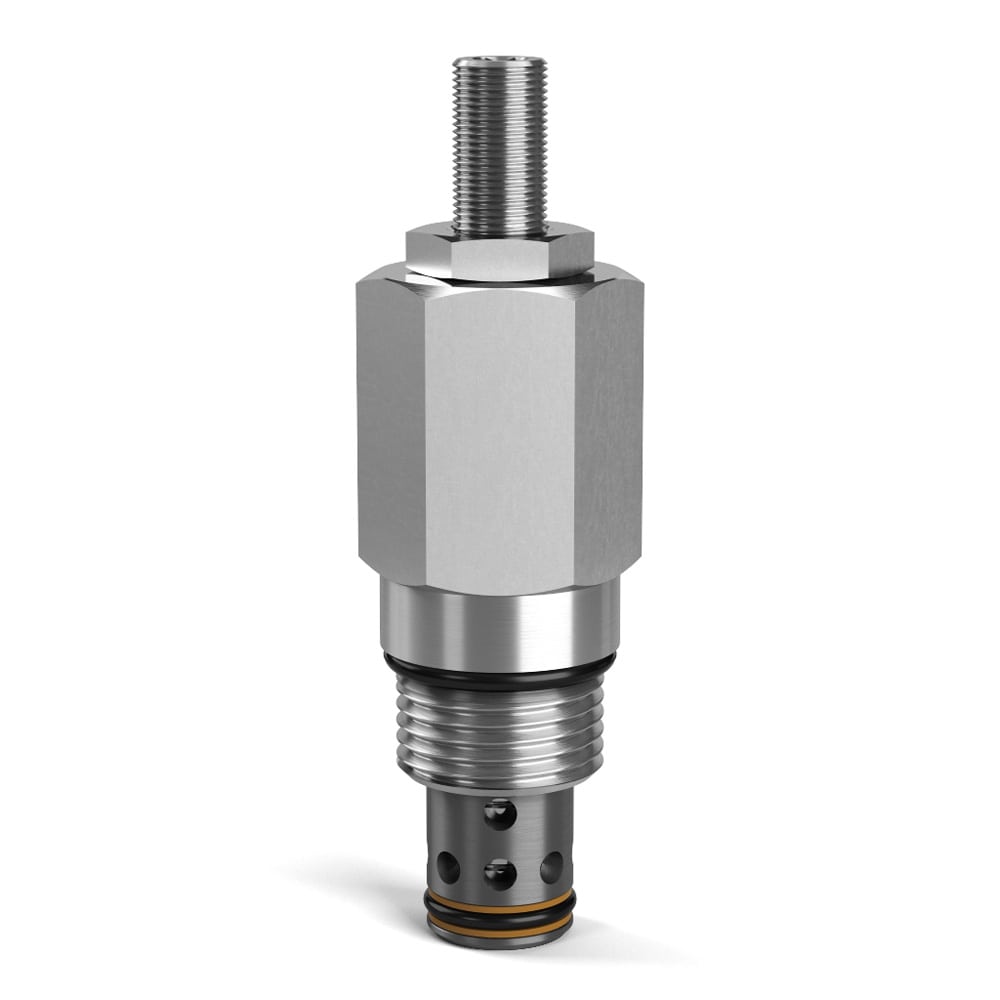

先导滑阀式卸荷溢流阀
带熔断式卸荷功能的先导式溢流阀设计用于系统压力达到或超过溢流阀的设定, 溢流阀开启并保持开启,将液压泵的流量卸荷回油箱, 且不恢复到高压溢流, 到系统压力回复到 <45 psi 。
SERIES OVERVIEW
先导滑阀式卸荷溢流阀
带熔断式卸荷功能的先导式溢流阀设计用于系统压力达到或超过溢流阀的设定, 溢流阀开启并保持开启,将液压泵的流量卸荷回油箱, 且不恢复到高压溢流, 到系统压力回复到 <45 psi 。
- 系列编号
- —
- 所属技术
- 液压技术
- 产品记录
- 12
- 图片与资料
- 4
SELECTION PATH
从工况到型号，一步步缩小选择范围
结合现场参数、安装边界和交付要求，确认适合的系列与型号。
确认安装边界
核对空间、接口、连接方式与现有系统的兼容性。
匹配技术参数
结合性能、材料、寿命与合规要求进行综合比较。
确认型号与交付
核对完整型号、数量、资料和交期，形成可执行方案。
技术参数
关键规格一览
流速42 gal/min, 160 L/min
压力控制范围145-3000, 145-6000 psi, 145 to 6000 psi, 10-210, 10-420 bar, 10 to 420 bar
调节机制调节螺钉, 调节旋把, 误调防护
密封材料丁腈橡胶, 氟橡胶
最大流速42 gal/min, 160 L/min
最大入口额定压力6000 psi, 420 bar
重量0.64 lb, 0.29 kg
最大运行压力6000 psi, 420 bar
最大油箱压力6000 psi, 420 bar
标准设定压力1450, 2900 psi, 100, 200 bar
最大压力设置3000, 6000 psi, 210, 420 bar
压力控制灵敏度435 每圈, 800 每圈 psi, 30 每圈, 55 每圈 bar
启动类型Pressure Sensing
配置Kick Down
泄漏率25 @ 725 psi (50 bar) cm3/min
安装类型Screw in cartridge valve
腔体尺寸C10-2
功能Pilot Operated, Spool
运行类型Automatic
与流体类型共同使用Mineral-based or synthetic hydraulic fluids
最大运动粘度具有润滑功能的矿物基或合成液压液, 粘度 45-2000 SSU (6 至 420 cSt) cSt
过滤器效率额定值ISO 4406:1999 代码 18/16/13
阀门材料所有零件均为钢制, 所有工作零件均为硬化钢
安装扭矩37 lb-ft, 50 Nm
工作温度'-30° 到 +250°, -15° 到 +400° °F, -34° 到 +121°, -26° 到 +204° °C
最高运行温度'+250, +400 °F, +121, +204 °C
最低运行温度'-30, -15 °F, -34, -26 °C
阀体材料N/A
具体产品
型号与订货号
共 12 条产品记录。独立型号尚未确认的产品可按订货号查询。
产品资料
图片、文档与 CAD
共 4 项资料。已归档文件可直接打开；仅有官网入口的资料会标注“官网链接”。
工程资源
样本、CAD 与选型支持
下载已发布资料，或联系应用工程师获取完整配置建议。
先导滑阀式卸荷溢流阀
